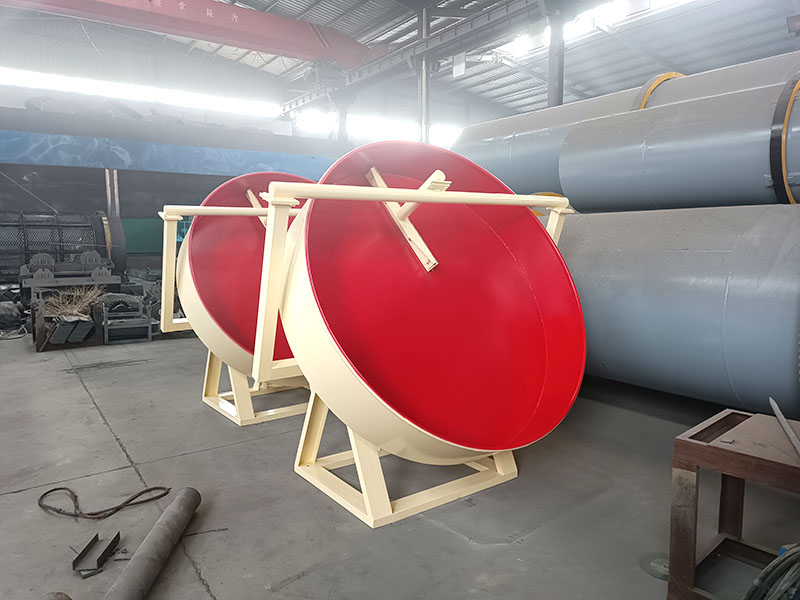

產品簡介:
該系列圓盤造粒機是一種新型傾斜盤式造粒設備,產品為圓球型,成粒率可達90%以上。適用于將粉狀物料加工成圓球狀顆粒,廣泛應用于有機肥廠、復合肥廠、污泥拉圾處理廠及礦山、化工、飼料等行業,對物料進行制粒加工,成品顆粒具有外形美觀,顆粒直徑選擇范圍大等特點。
技術參數:
型號 |
造粒盤直徑 (mm) |
盤邊高度 (mm) |
容積 (m3) |
轉速 (r/min) |
電機功率 (kw) |
生產能力 (t/h) |
ZL10 |
1000 |
250 |
0.4 |
24 |
2.2 |
0.3-0.5 |
ZL15 |
1500 |
300 |
1.1 |
22 |
5.5 |
0.5-0.8 |
ZL18 |
1800 |
300 |
1.4 |
18 |
5.5 |
0.6-1.0 |
ZL20 |
2000 |
350 |
1.8 |
18 |
7.5 |
0.8-1.2 |
ZL25 |
2500 |
350 |
2.5 |
18 |
7.5 |
1.0-1.5 |
ZL28 |
2800 |
400 |
3.3 |
18 |
11 |
1.0-2.5 |
ZL30 |
3000 |
450 |
3.9 |
16 |
11 |
2.0-3.0 |
ZL32 |
3200 |
500 |
4.3 |
13.6 |
15 |
2.0-3.5 |
ZL36 |
3600 |
550 |
5.5 |
11.3 |
18.5 |
3.0-5.0 |
ZL45 |
4500 |
600 |
6.5 |
8 |
22 |
4.0-6.0 |
說明:托力多產品均為定制產品,不局限于上述產品參數。滿足你不同產量需求。
結構組成:
1、機架部分:由于整個機體的傳動部分和轉動工作部分都由機架支撐,受力較大,因此該機機架部分均采用優碳槽鋼焊接而成,并通過了嚴格的質量檢驗和特定的技術要求,已達到本機所使用的目的。
2、調節部分:整臺機器核心是造粒盤,而造粒盤的整個中心則在安裝與調節部分上。我公司專門采用了優碳鋼板和槽鋼焊接而成,并通過了嚴格的質量合格檢驗,均達到了本機所使用的要求。
3、傳動部分:整臺機器傳動部分優為重要,整體的工作都由此而行,安裝與傳動調節架上的電動機和減速機均選質量可靠。電動機帶動皮帶輪、三角帶減速機和小齒輪,由小齒輪傳動造粒盤上的大齒輪使造粒盤工作,另外大小齒輪均采用了高頻猝火,使用壽命是原有的兩倍,整個造粒盤則固定在調節盤上的主動軸上柱頭聯結部分采用錐度配合,設計更合理。
4、造粒盤部分:該機造粒盤盤角采用整體圓弧設計,成粒率可達到95%以上,造粒盤盤底還采用了多條輻射鋼板加強堅固耐用,不變形。
5、自動清料部分:該部分安裝于造粒盤上方,成下框型,上裝有自動清料板,以便在生產過程中清理粘在盤壁上的物料,大大提高了該機的使用壽命,也節省了勞動力。

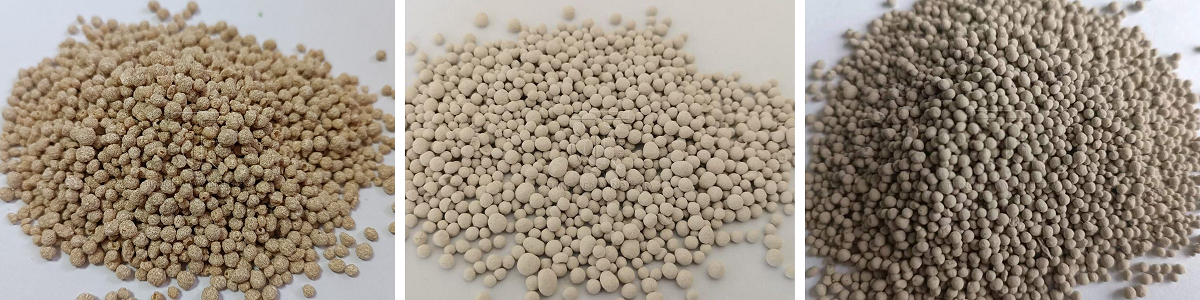

成品顆粒:
原料適應性廣,可用于復混肥料、醫藥、化工、飼料、煤炭、冶金等各種原料的造粒,并能生產各種濃度、多種類型(包括有機肥、無機肥、生物肥、磁化肥等)復混肥。
